OEM-mikropumppujen valmistaja mukautettuja pumppuratkaisuja varten
Pinmotor toimittaa OEM-mikropumppuja, solenoidiventtiilejä ja DC-vaihteistomoottoreita kompakteihin laitteisiin.
Vakiomalleja ja mukautettuja vaihtoehtoja on saatavana ilma-, tyhjiö-, nesteensiirto- ja liikkeenohjaussovelluksiin.
Mikropumpputuotteet funktioittain
Erilaiset kompaktit laitteet vaativat erilaisia työtoimintoja.
Jotkut tarvitsevat ilman ulostuloa, jotkut tarvitsevat nesteen siirtoa, jotkut tarvitsevat imua tai tyhjiötä,
ja muut vaativat venttiilin ohjauksen tai kompaktin moottorikäytön.
Pinmotor järjestää tuoteluokat toimintojen mukaan, jotta OEM-ostajat löytävät sopivat komponentit nopeammin.
|
Vaadittu toiminto
|
Tuoteluokka |
Tärkeimmät valintatekijät |
|
Luo positiivista painetta |
Ilmavirta, työpaine, jännite ja käyttösuhde |
|
|
Luo alipaine |
Tyhjiön taso, ilmavirta, kammion tilavuus ja vuoto |
|
|
Siirrä vettä tai nestettä |
Virtaus, paine, imukorkeus ja väliaine |
|
|
Anna mitattu nestetilavuus |
Virtausalue, putken materiaali, neste ja annosteluaika |
|
|
Luo vaahtoa |
Nesteen koostumus, viskositeetti, ilman{0}}nestesuhde ja ulostulo |
|
|
Vaihda ilma- tai alipainereittiä |
Venttiilin tyyppi, paine, aukko ja vuoto |
|
|
Avaa tai sulje nestepolku |
Väliaine, lämpötila, tiivistemateriaali ja paine |
|
|
Vähennä nopeutta ja lisää vääntömomenttia |
Nopeus, vääntömomentti, vaihteisto, akseli ja kuorma |
Suurin virtaus, paine tai alipaine eivät edusta järjestelmän normaalia suorituskykyä. Valinta perustuu vaadittuun tehoon sen jälkeen, kun letkut, venttiilit, kammiot ja muu järjestelmän vastus on lisätty.
Napsauta kunkin tuoteluokan nimeä nähdäksesi liittyvät mallit,
tekniset tiedot ja OEM-valintavaihtoehdot tai ota yhteyttä valintatukea varten.
Kuinka valita oikea tuote laitteellesi
Ennen kuin valitset mikropumpun, venttiilin tai moottorin, varmista laitteesi todellinen toiminto. Pumpputuotteiden osalta keskeinen kysymys on, tarvitseeko järjestelmäilman ulostulo, veden siirto, tyhjiöimu, vaahdon muodostus tai nesteen annostelu. Varmista venttiileille, tarvitseeko järjestelmä ilman vapautusta, polun vaihtoa, veden sulkemista tai paineensäätöä. Vahvista moottoreille vaadittu nopeus, vääntömomentti, kuorma ja työkierto.
Tuote tulee tarkistaa myös lopullisesta laiterakenteesta. Putken pituus, kammion tilavuus, liittimen suunta, tiivistysrakenne, asennustila, virtalähde ja ohjauslogiikka voivat kaikki vaikuttaa todelliseen suorituskykyyn. OEM-projekteissa suositellaan näytetestausta ennen massatuotantoa.
Tuotevastaavuus sovellusskenaarion mukaan
Airbag-hierontajärjestelmät
Vaahto-annostelijat
Kauneuden imulaitteet
Kahvinkeittimet
| Sovellusskenaario | Tuotteen vastaavuussuunta |
|---|---|

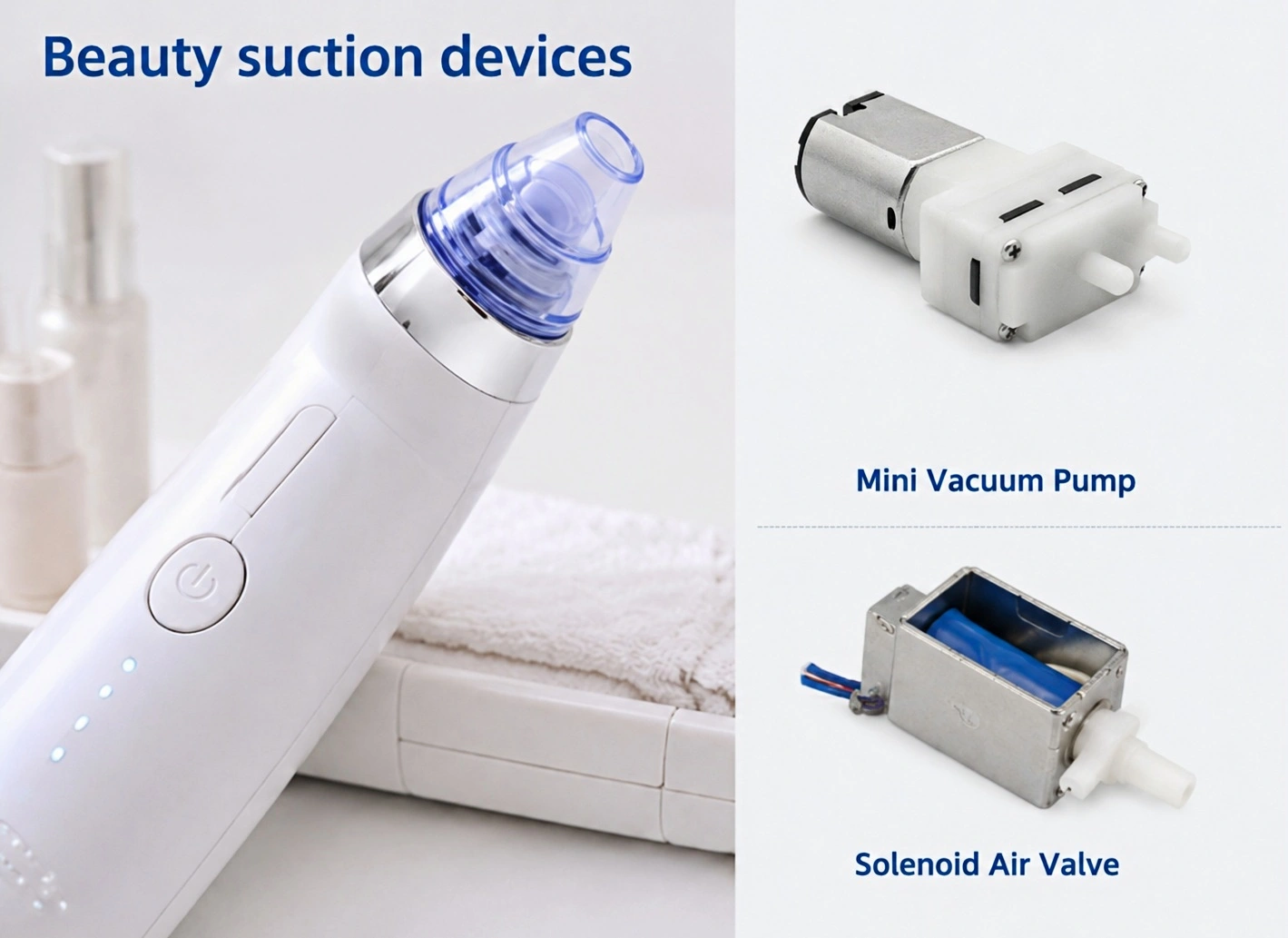

| Kauneuden imulaitteet | Mini tyhjiöpumppu + solenoidiilmaventtiili |

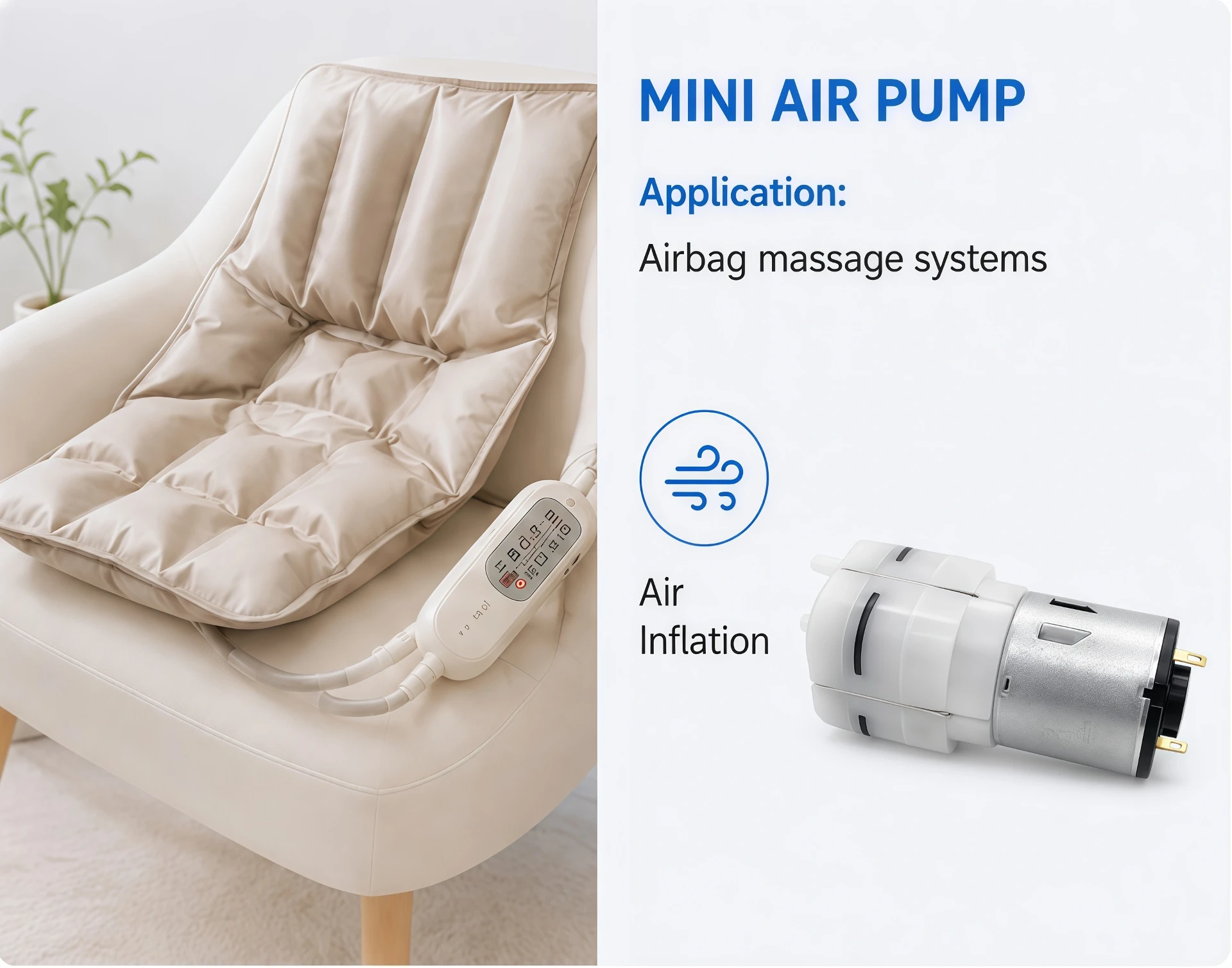

| Airbag-hierontajärjestelmät | Mikroilmapumppu + paineenalennusventtiili |
| Kahvinkeittimet | Mikrovesipumppu + vedensäätöventtiili |
| Vaahto-annostelijat | Mikrovaahtopumppu tai ilma{0}}nestesekoituspumppu |
| Näytteenottolaitteet | Pieni tyhjiöpumppu vakaalla imuteholla |
| Puhdistuslaitteet | Vesipumppu tai peristalttinen pumppu nesteen syöttöön |
| Kannettavat lääketieteelliset moduulit | Hiljainen-ilmapumppu, tyhjiöpumppu tai venttiili |
| Pienet käyttöjärjestelmät | Harjattu tai harjaton DC-vaihdemoottori |
Mikropumppu kauneudenhoitolaitteille
Kauneudenhoitolaitteissa voidaan käyttää minityhjiöpumppua imua varten, mikrovaahtopumppua puhdistukseen tai mikrovesipumppua nesteen annosteluun.
Melu käyttäjän lähellä, kotelon koko, pintalämpötila ja työskentelyaika ovat yleensä tärkeämpiä kuin maksimaalinen suorituskyky. Tyhjiö{1}}pohjaiset laitteet saattavat myös tarvita ilma-vapautusventtiilin paineen talteenoton ohjaamiseksi.
Mikropumppu terveydenhuollon laitteisiin
Mikropumpuista ja venttiileistä voidaan arvioida mansetin täyttyminen, turvatyynyn puristus, paineen vapautus ja valitut kannettavat imujärjestelmät.
Nämä sovellukset vaativat usein vakaata painetta, hallittua täyttöaikaa, alhaista vuotoa, rajoitettua melua ja tasaista suorituskykyä tuotantoerien välillä.
Lopullisen laitteen valmistaja on vastuussa järjestelmätason{0}}testauksesta, riskien arvioinnista ja sertifioinnista.
Mikrovesipumppu puhdistusvälineille
Ikkunanpesuaineet, höyrysilitysraudat, höyrykammat ja kädessä pidettävät puhdistuslaitteet vaativat yleensä lyhyitä vesi{0}}toimitusjaksoja.
Säiliön asento, imukorkeus, putken rajoitus, sisäinen lämmön- ja vedentarve jaksoa kohti vaikuttavat pumpun todelliseen tehoon. Pumppua ei saa asentaa eristämättömän lämmitysosan viereen.
Mikropumppu juoma- ja jakelulaitteille
Kahvinkeittimet, vesiautomaatit, aromilaitteet ja nesteannostelijat voivat vaatia veden siirtoa, mitattua annostelua tai nesteen{0}}polun vaihtamista.
Nesteen tyyppi, lämpötila, toimitusmäärä, puhdistusmenetelmä ja toimintatiheys määräävät pumpun ja venttiilin rakenteen.
Elintarvikkeiden-kosketusvaatimukset on tarkistettava valmiilla-varustetasolla.
Mikropumppu laboratoriolaitteisiin
Laboratorio- ja kompakteissa teollisuusjärjestelmissä käytetään miniatyyripumppuja kaasunäytteenottoon, ilmansiirtoon, nesteiden käsittelyyn ja pneumaattiseen ohjaukseen.
Yleisiä vaatimuksia ovat virtauksen vakaus, vuotojen hallinta, vasteaika, toistettavuus ja pitkät työjaksot. Ilmoitetun suorituskyvyn on viitattava todelliseen käyttöpisteeseen.
DC-vaihdemoottori älykkäille laitteille
Älykodin tuotteissa ja kompakteissa automaatiomoduuleissa käytetään vaihdemoottoreita lukitsemiseen, säätöön, pyörimiseen ja lineaariseen liikkeeseen.
Käynnistysmomentti, lähtönopeus, ohjausmenetelmä, käyttösuhde ja mekaaninen kuormitus määräävät, onko harjattu vai harjaton DC-vaihdemoottori sopivampi.
Lähetä tuotevalintavaatimukset
Auttaaksesi valitsemaan sopiva tuoteluokka tai malli, ole hyvä ja jaa seuraavat tiedot:
| Valintatiedot | Mitä tarjota |
|---|---|
| Sovellus | Missä laitteessa tuotetta käytetään? |
| Toiminto | Ilma, vesi, tyhjiö, vaahto, annostelu, venttiilin ohjaus tai käyttö |
| Jännite | 3V, 3,7V, 6V, 12V, 24V tai mukautettu |
| Virtaus / paine / tyhjiö | Tavoite työsuorituskyky |
| Putken koko | Sisähalkaisija, ulkohalkaisija ja liitäntätapa |
| Tilarajoitus | Asennustilaa käytettävissä |
| Työsykli | Jatkuva tai ajoittainen toiminta |
| Määrä | Näytemäärä ja arvioitu massakysyntä |
Micro Pump OEM-prosessi
Vaatimusten tarkistus
Projekti tarkistetaan toiminnan, toimintapisteen, jännitteen, väliaineen, mittojen, käyttösuhteen ja odotetun määrän mukaan.
Mallin sovitus
Ensitestaukseen valitaan vakiomalli, jolla on lähin suorituskyky ja rakenne.
Näytetestaus
Asiakas asentaa näytteen laitteeseen ja tarkistaa tehon, virran, lämpötilan, melun ja kokoonpanon sopivuuden.
Tuotteen säätö
Muutoksia tehdään, kun testattu malli ei täytä vahvistettua vaatimusta.
Erittelyn hyväksyntä
Lopullinen piirustus, näyte ja tarkastusstandardi hyväksytään ennen tuotantoa.
Vakionäytteet ovat yleensä valmiita 5–7 päivässä.
Valmistus ja laadunvalvonta
Pinmotor käyttää 20 000 ㎡:n miniatyyripumpputehdasta, joka tuottaa mikropumppuja, solenoidiventtiilejä ja kompakteja moottoreita.
Noin 85 % keskeisistä kokoonpano- ja tarkastusprosesseista käyttää automatisoituja tai puoli{1}}automaattisia laitteita.
Pumpun suorituskyvyn testaus
Ilmavirta, paine, tyhjiö, nestevirtaus, virta ja nopeus tarkistetaan hyväksyttyjen tuotespesifikaatioiden mukaisesti.
01
Vuototarkastus
Pumppukammiot, venttiilireitit ja tiivistysasennot tarkastetaan tuoterakenteen ja projektin vaatimuksen mukaan.
02
Elämän testaus
Käyttöikätestit asetetaan jatkuvan tai jaksoittaisen käytön mukaan. Toimintajakso, kuormitus ja käyttölämpötila sisältyvät testisuunnitelmaan.
03
Melun testaus
Melutiedot tallennetaan määritellyissä olosuhteissa. Laitteen kotelo, asennustapa ja letkut voivat muuttaa lopputulosta asennuksen jälkeen.
Valitut hiljaiset{0}}mikroilmapumput voivat saavuttaa jopa 40 dB:n melutasot määritellyissä testiolosuhteissa.
04
Tuotannon valvonta
Hyväksyttyjä näytteitä, piirustuksia ja tarkastusvaatimuksia käytetään johdonmukaisuuden valvomiseen erätuotannon aikana.
Saatavilla olevat laatu- ja vaatimustenmukaisuusasiakirjat sisältävät ISO 9001:2015, CE, RoHS ja REACH soveltuville tuotteille.
05
Usein kysyttyä mikropumppujen, venttiilien ja moottoreiden valinnasta
K: Voinko vaihtaa nykyisen pumpun, venttiilin tai moottorini Pinmotor-malliin?
V: Kyllä, mutta koko ei yksin riitä vahvistamaan yhteensopivuutta. Vertaa olemassa olevan komponentin jännitettä, toimintakykyä, mittoja, liitäntäliitäntää ja käyttöolosuhteita ennen kuin valitset korvaavan osan.
K: Voiko yksi mikropumppu tuottaa sekä paineen että tyhjiön?
V: Se riippuu pumpun rakenteesta. Jotkut mallit on suunniteltu pääasiassa ylipaineeseen, kun taas toiset on tarkoitettu tyhjiön tuottamiseen. Vaadittu ilmavirta, paine tai alipaineen taso tulee varmistaa ennen mallin valintaa.
K: Voiko mikropumppu toimia jatkuvasti?
V: Jatkuva toiminta riippuu tietystä mallista, kuormituksesta ja käyttöolosuhteista. Jos laitteesi vaatii pitkiä käyttöaikoja, anna odotettu ON/OFF-jakso ja käyttökuorma, jotta sopiva versio voidaan arvioida.
K: Vastaako todellinen virtaus tai tyhjiö tietolomakkeen arvoa?
V: Ei välttämättä. Letkun pituus, venttiilit, kammion tilavuus, ulostulorajoitus ja järjestelmän vuoto voivat muuttaa toimintatulosta asennuksen jälkeen. Tietosivun arvoja tulisi siksi käyttää vertailukohtana mallien vertailussa, jonka jälkeen testataan lopullisessa laitteessa.
K: Voidaanko tuote asentaa mihin tahansa suuntaan?
V: Asennusvaatimukset vaihtelevat tuotteen rakenteen mukaan. Ennen kuin kiinnität komponentin asennon, tarkista aukon suunta, letkun reitti, akselin kuormitus ja laitteistossa oleva tila.
K: Voinko käyttää samaa pumppua eri nesteisiin?
V: Ei ilman yhteensopivuuden tarkistamista. Nestetyyppi, viskositeetti, lämpötila ja kosketusmateriaalit voivat vaikuttaa pumpun suorituskykyyn ja käyttöikään. Työväliaine tulee vahvistaa ennen käyttöä.
K: Entä jos en löydä mallia, jolla on täsmälleen tarvitsemani tekniset tiedot?
A: Lähetä meille lähin malli sekä suorituskyky- tai mittavaatimus, joka ei täsmää. Voimme tarkistaa, sopiiko jokin muu vakiomalli tai saatavilla oleva kokoonpano paremmin.
K: Mistä löydän mallin piirustuksia ja teknisiä tietoja?
V: Saatavilla olevat tekniset tiedot ja mittapiirustukset löytyvät tuotesivuilta tai Lataukset & Datasheets -osiosta. Jos vaadittua tiedostoa ei ole luettelossa, ilmoita mallinumero asiakirjaa pyydettäessä.
